RES-VS
Модуль удаленного запуска
автомобилей VOLVO
платформы SPA

Откройте двери к уюту и удобству с модулем автоматического запуска автомобиля RES-VS для Volvo платформы SPA

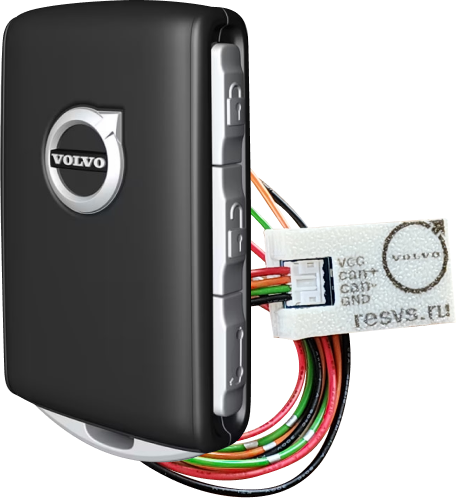

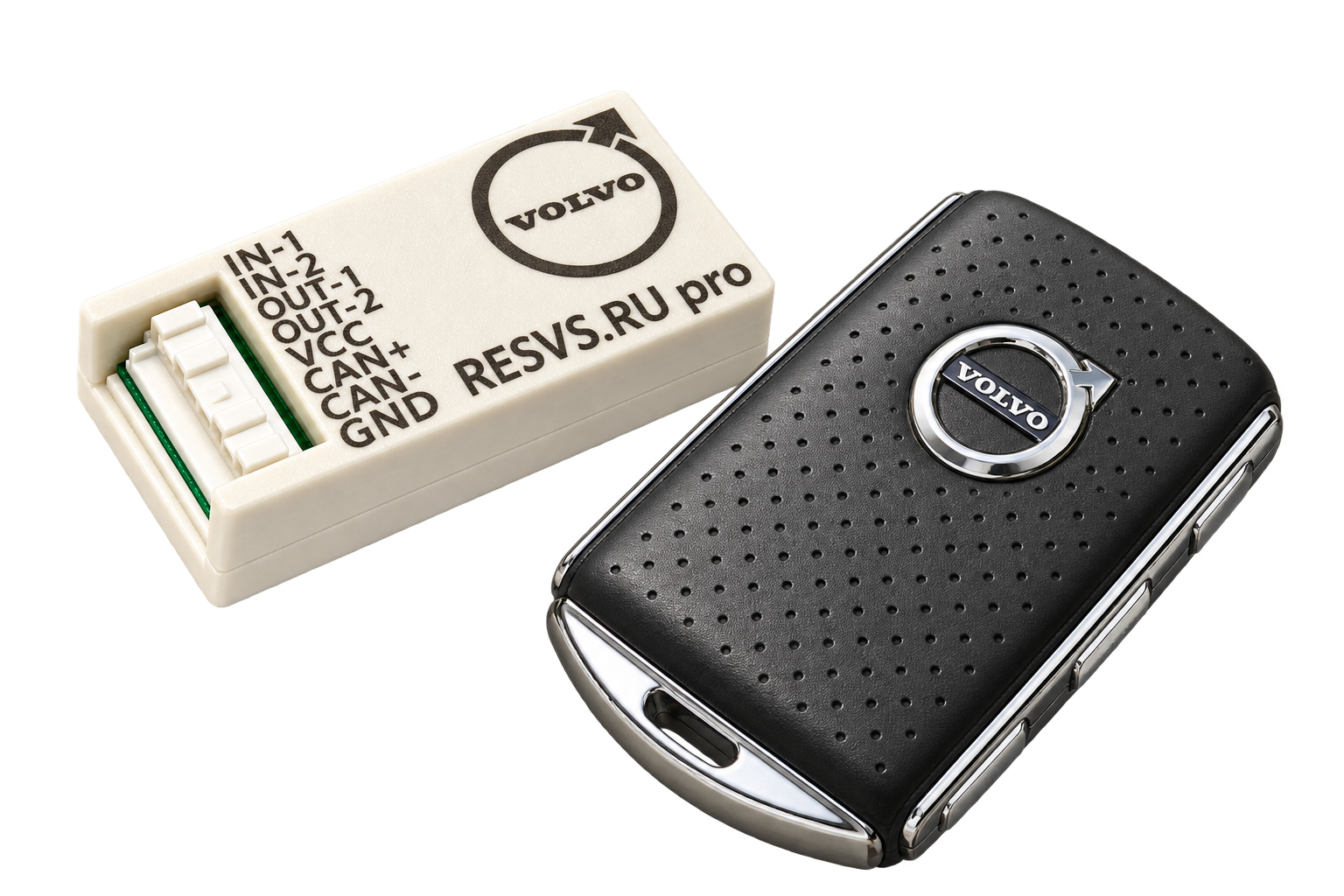

С этим устройством вы сможете запускать своё авто удаленно, используя оригинальный ключ от Volvo
Просто подключите модуль после чего совершите три нажатия на кнопку закрытия автомобиля - и вот ваш автомобиль уже заведён.
Прочитать на drive2.ru
XC40
XC60
XC90
S60
S90
XC40
XC60
XC90
S60
S90
XC40
XC60
XC90
S60
S90
XC40
XC60
XC90
S60
S90
XC40
XC60
XC90
S60
S90
XC40
XC60
XC90
S60
S90
XC40
XC60
XC90
S60
S90
XC40
XC60
XC90
S60
S90
XC40
XC60
XC90
S60
S90
XC40
XC60
XC90
S60
S90
XC40
XC60
XC90
S60
S90
XC40
XC60
XC90
S60
S90

Описание

Этот модуль дистанционного запуска подключается к модулю телеметрии вашего автомобиля Volvo, позволяя использовать стандартные алгоритмы прогрева.

Установка

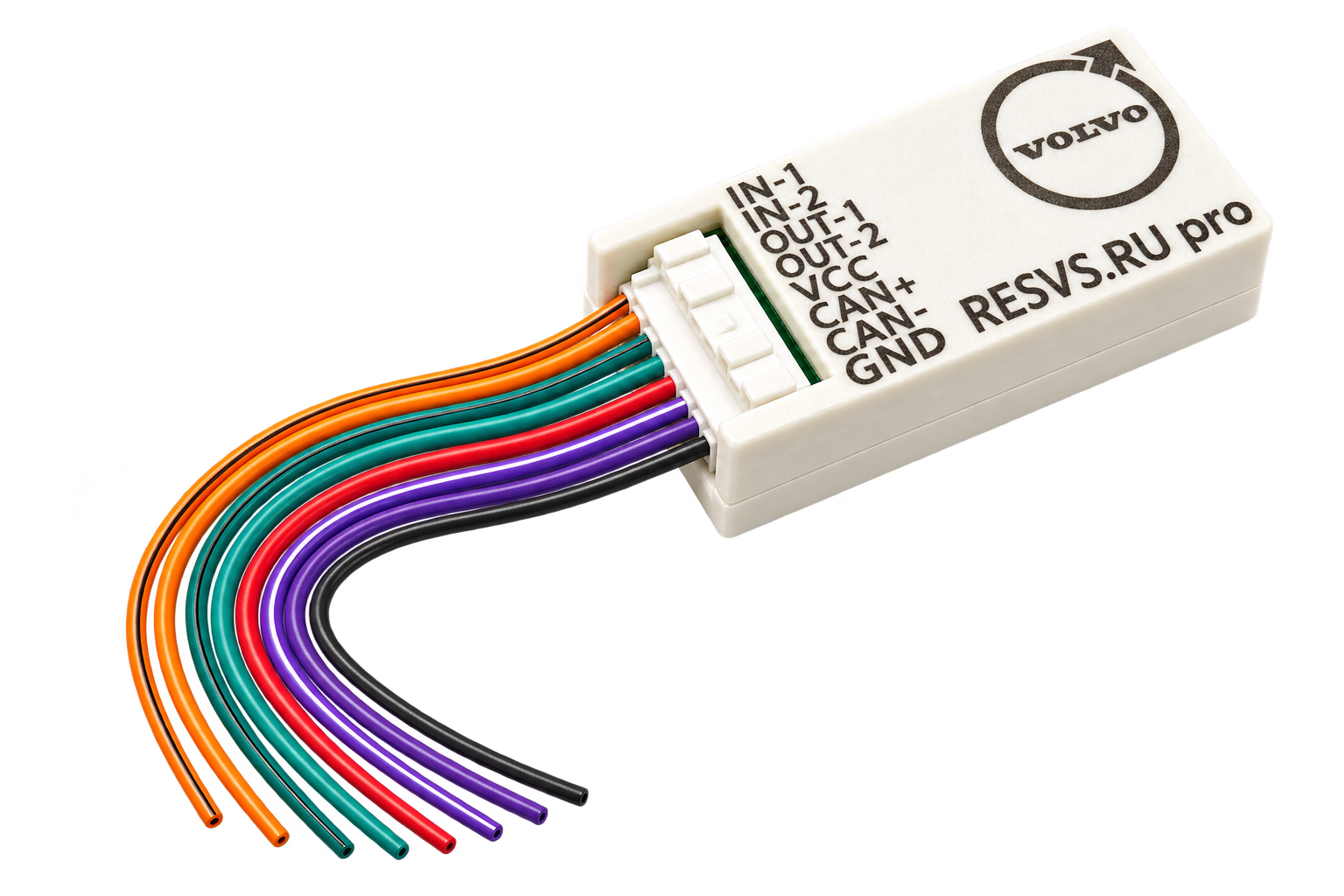

Для установки требуется подключить всего четыре провода. Если вы хотите активировать автозапуск с помощью стороннего триггера (например, GSM-реле или автосигнализации), необходимо подключить шесть проводов.

Схема подключения

Функциональность

Модуль позволяет активировать стандартный алгоритм прогрева вашего автомобиля путем двойного или тройного нажатия на кнопку закрытия дверей на оригинальном брелоке.

Совместимость c автомобилями Volvo:

XC40 2018-2023
XC40 2018-2023
XC60 2017-2023
XC60 2017-2023
XC90 2015-2023
XC90 2015-2023
S60 2018-2023
S60 2018-2023
S90 2018-2023
S90 2018-2023

Примечание: любой современный тип кузова должен подходить для установки, если запуск двигателя возможен через Volvo On Call (подписка не требуется!). Обратите внимание, что модуль будет работать только с теми автомобилями, в которых когда-либо был активирован Volvo On Call; в противном случае в блоке CEM автомобиля будет закрыта опция автозапуска с мобильного приложения. Но не стоит печалиться: открыть эту функцию можно разными способами, в том числе с помощью программы конфигуратор CEM https://spaycetech.com/. Мы находимся в процессе проверки других моделей и годов выпуска и будем обновлять этот список по мере необходимости.

Установка

Для установки данного модуля вы можете обратиться в любую станцию технического обслуживания, данную операцию сможет выполнить любой специалист знакомый с авто электрикой. Однако, важно отметить, что самостоятельная установка также не представляет особых трудностей, благодаря четким инструкциям и всего лишь четырем подключениям к жгуту автомобиля.


При трудностях все же необходимо обращаться за помощью к профессионалам. Это обеспечит правильную работу модуля и вашей уверенность в его надежности.

Пошаговое руководство

Шаг 1: Снимите декоративную накладку вдоль порога пассажирской двери

Для этого выполните следующие действия:

  1. Внимательно осмотрите пластиковые декоративные элементы вдоль правого порога пассажирской двери.
  2. Используйте подходящий инструмент или пластиковую лопатку, чтобы аккуратно отсоединить декоративную накладку от крепежных элементов.
  3. Постепенно пройдитесь вдоль накладки, освобождая ее от крепежа.

Обращайте внимание на возможные заклепки, защелки держат накладку. Будьте осторожны, чтобы не повредить пластиковые элементы или кузов автомобиля в процессе снятия декоративной накладки.

Шаг 2: Доступ к кабельному жгуту

Для получения доступа к кабельному жгуту, идущему в дверь, выполните следующие шаги:

  1. Для удобства отодвиньте ковровое покрытие.
  2. Найдите заизолированный кабельный жгут, идущий от области пассажирского сиденья к двери.

Эти шаги помогут вам легко обнаружить и получить доступ к необходимому жгуту. Пожалуйста, помните о том, что при выполнении этих действий важно соблюдать осторожность, чтобы избежать повреждения существующих компонентов и обеспечить безопасность процесса установки. Если у вас возникают трудности или вопросы, рекомендуется обратиться к профессионалам

Шаг 3: Снимите изоленту со жгута.

  1. Используйте острый нож или ножницы, чтобы осторожно надрезать изоленту вдоль жгута.
  2. После надрезания, аккуратно отмотайте изоленту от кабеля, освобождая жгут.

Теперь, после снятия изоленты, вы сможете получить доступ к проводам для дальнейших действий. Будьте внимательны, чтобы избежать повреждения проводов в процессе.

Шаг 4: Определите провода CAN

  1. Внимательно рассмотрите жгут и найдите пару скрученных проводов: фиолетово-белый и/или фиолетово-зеленый.
  2. Обратите внимание, что в жгуте можут быть две пары скрученных проводов фиолетово-белого и/или фиолетово-зеленого цветов.
  3. Выберите одну из пар, но убедитесь, что используются провода из одной и той же пары. Не подключайте провода из разных пар.

Это важно для обеспечения правильной работы системы.

Шаг 5: Подключите провода CAN

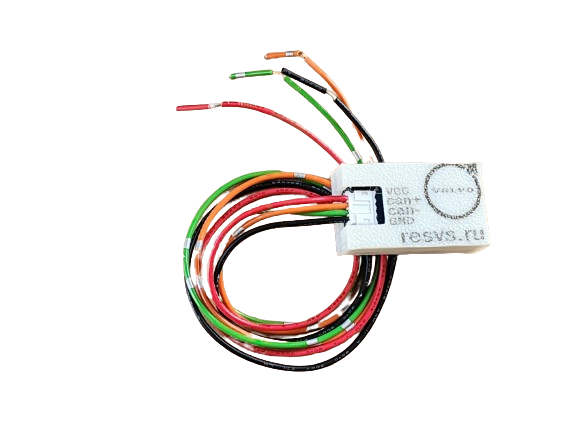

  1. Возьмите провод (CAN+) из кабеля RES-VS (подписан на корпусе устройства) и подсоедините его к фиолетово-белому проводу (CAN+) вашего автомобиля.
  2. Возьмите провод (CAN-) из кабеля RES-VS (подписан на корпусе устройства) и подсоедините его к фиолетово-зеленому проводу (CAN-) вашего автомобиля.

Осторожно соедините провода с использованием припоя, не разрезая основной провод, а лишь снимите изоляцию в месте предполагаемого соединения. Надежно заизолируйте соединение для гарантии надежности и безопасности подключений.

Шаг 6: Подключение питания

  1. Найдите красный провод в кабеле RES-VS.
  2. Соедините красный провод из кабеля RES-VS с красным проводом в жгуте автомобиля, используя припой и не разрезая основной провод, а только снимая изоляцию в месте предполагаемого соединения.
  3. Обеспечьте надежную изоляцию соединения при помощи изоленты для гарантии стабильности и безопасности подключений.

Обратите особое внимание на изоляцию данного провода!

Шаг 7: Подключите заземление

  1. Найдите черно-белый провод, который подключен к болту кузова вашего автомобиля.
  2. Соедините черный провод из кабеля RES-VS с черно-белым проводом, подключенным к указанному болту, используя припой и не разрезая основной провод, а лишь снимая изоляцию в месте предполагаемого соединения.
  3. Также можно воспользоваться кольцевым наконечником для подключения заземляющего провода RES-VS к указанному болту кузова автомобиля.

Шаг 8: Подключите модуль

  1. Вставьте разъем модуля RES-VS в ранее подключенные провода автомобиля.
  2. Убедитесь, что соединения сидят плотно и без люфтов.
  3. Убедитесь, что фиксатор зекрылся, обеспечивая надежное соединение.

Шаг 9: Проверьте работу дистанционного запуска перед сборкой автомобиля

  1. Убедитесь, что ваш автомобиль находится в безопасном месте для запуска двигателя. Убедитесь, что уровень топлива в автомобиле не менее 1/4 бака. Закройте все двери, а также убедитесь, что все окна полностью закрыты.
  2. Находясь неподалеку от автомобиля нажмите кнопку закрытия на брелке три раза, либо два. Со скоростью одно нажатие в 2-4 секунд, чтобы активировать дистанционный запуск. Автомобиль должен три раза моргнуть. Это означает, что автозапуск выполнен успешно.
  3. Обратите внимание, что вы сможете выполнить только два дистанционных запуска, каждый длительностью не менее двух минут перед поездкой. После того как автомобиль прогреется и салон достигнет температуры, установленной в настройках климат-контроля, он автоматически выключится, подав световой сигнал.
  4. Если вы хотите удаленно выключить автозапуск, то выполните 3-кратное нажатие на кнопку закрытия. После этого автомобиль подаст двойной световой сигнал и выключится.

Шаг 10: Проверьте передачу управления ключу

  1. При включенном дистанционном запуске, откройте и войдите в автомобиль с при помощи брелка.
  2. Включите зажигание. Приборная панель активируется.
  3. Проверьте переключение передач. Если передачи переключаются без проблем, это свидетельствует о том, что передача управления ключу прошла успешно.
